GROSSER
“FINGER TYPE”
DRUCKENTLASTETE
KOMPENSATOR

Dieser große Axialkompensator Druckentlastet wird in der Dampfleitung eines Kraftwerks mit Meerwasserentsalzungsanlage in Saudi-Arabien installiert. Der Axialkompensator Druckentlastet ist ein 4 m langer DN 2500-Kompensator mit einem Ausgleichsbalg mit erstaunlichem DN 3800.

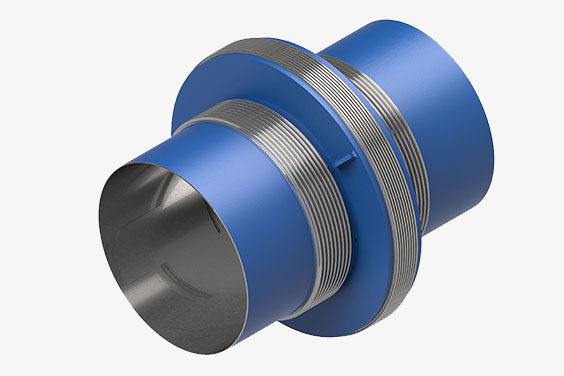

Konstruktion des großen “Finger Type” Druckentlastete Kompensator
Der riesige, 14 Tonnen schwere Kompensator ist gemäß EJMA konstruiert und ist ein “Finger type” Druckentlastete Kompensator, der als druckentlasteter Inline-Kompensator mit internen Begrenzern ausgeführt ist. In der Dampfleitung soll er große axiale Bewegungen (+0/-190 mm) aufnehmen und mit -1/2,5 barg bei +230°C betrieben werden. Diese eher anspruchsvollen Betriebsparameter stellen hohe Anforderungen an Konstruktion und Werkstoffe.



Internen Begrenzern (“Finger Type”) aufgrund von Vakuum
Ein Druckentlastete Kompensator mit internen Begrenzern ist aufgrund der internen Begrenzer die beste Lösung für Vakuumanwendungen – besonders bei großen Durchmessern. Eine andere Version der druckentlasteter Kompensatoren ist die Ausführung mit externen Begrenzern (Zugankern), aber in diesem Fall mit Vakuum ist diese Ausführung zu anfällig und hat Schwierigkeiten, dem Vakuum standzuhalten.



Größe erfordert besondere Handhabung

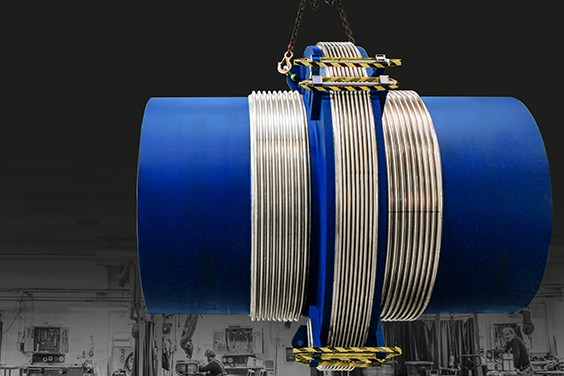

Da dieser riesige Axialkompensator Druckentlastet 14 Tonnen wiegt und gleichzeitig sowohl im Durchmesser als auch in der Länge sehr groß ist, waren spezielle Techniken für Handhabung und Heben sowie für den internen Transport erforderlich. Damit hat Belman jedoch bereits Erfahrung.



Größe erfordert spezielle Verpackung und speziellen Transport

Der Druckentlastet Kompensator soll auf dem Seeweg nach Saudi-Arabien transportiert werden. Von Esbjerg bis zum Verladehafen wird der Axialkompensator Druckentlastet mit einem begleiteten Sondertransport über eine spezielle Route transportiert, da allein aufgrund der Größe besondere Anforderungen an Straßenbreite und Mindesthöhe unter Brücken erfüllt werden müssen. Die Route für den Kompensator wird gerade geplant. Die Route für den Kompensator wird gerade geplant.

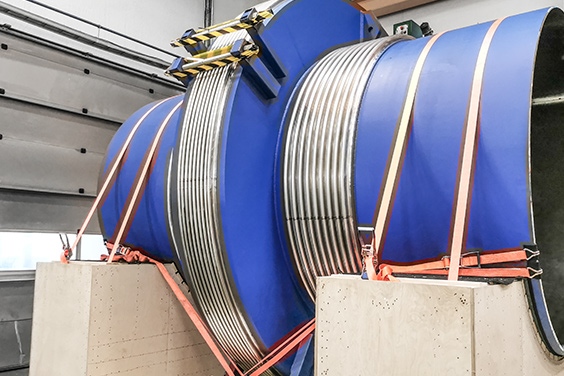

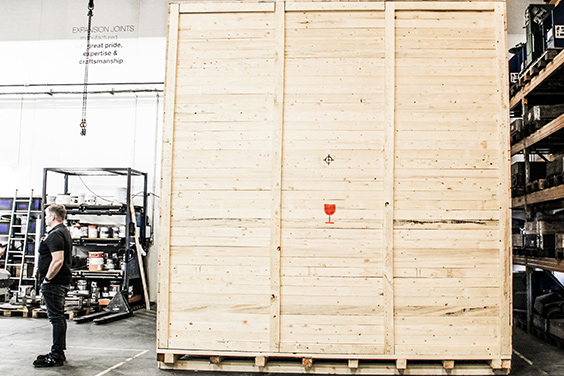

Da der Druckentlastete Kompensator auf dem Seeweg transportiert wird, ist eine spezielle seefeste Verpackung mit Kunststoffabdeckung und seefesten Kisten erforderlich. Zur Stabilisierung des riesigen Kompensators werden spezielle Bühnen angefertigt, die genau auf die Abmessungen des Druckentlatete Kompensators zugeschnitten sind. Um die Fixierung zu gewährleisten und das Risiko von Transportschäden zu eliminieren, wird der Druckentlastete Kompensator mit Gurten fest verschnürt.



Belman zeichnet sich aus durch Konstruktion, Fertigung und Handhabung großer Durchmesser

Da Belman seit 1994 große Durchmesser und schwere Konstruktionen wie diesen Axialkompensator Druckentlastet herstellt, verfügt das Unternehmen über umfangreiche Erfahrung mit derartigen Projekten. Dazu gehören 40-Tonnen-Kompensatoren, Kompensatoren mit DN 4200, 8,1 Meter lange FCCU-Kompensatoren und viele weitere Projekte. Einige davon können Sie auf unserer Website unter Aktuelle Projekte sehen.
