ECKENTLASTETE KOMPENSATOREN
FÜR EIN GEOTHERMIEKRAFTWERK

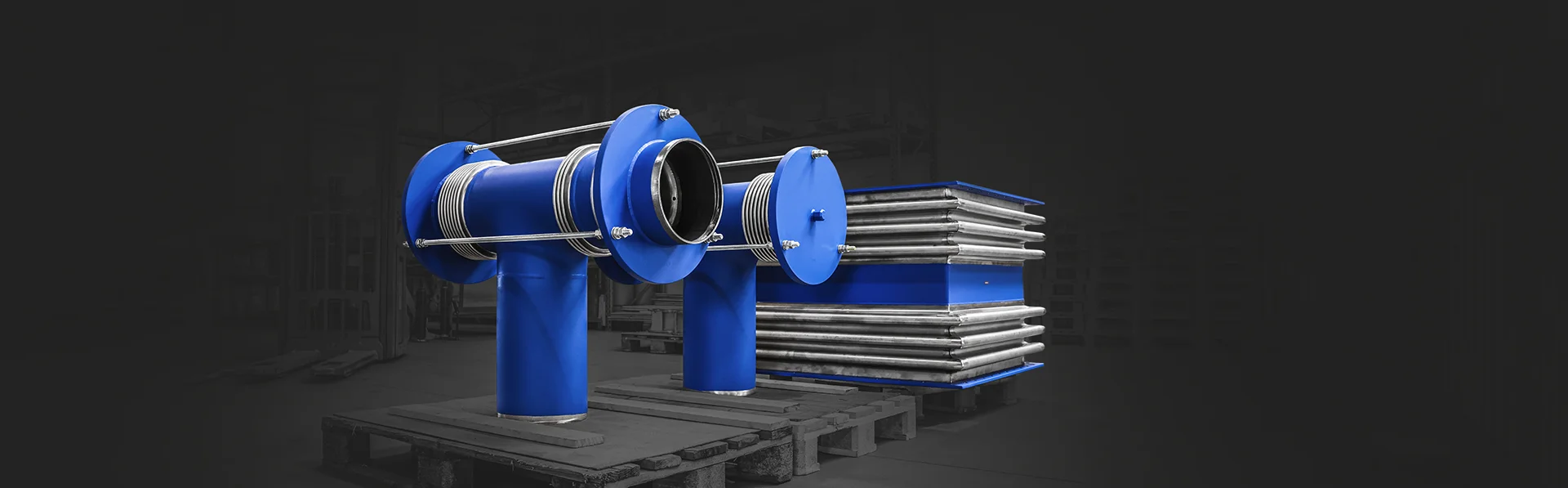

Belman entwickelte und fertigte zwei Eckentlastete Kompensatoren und einen rechteckigen Kompensator zum Einbau an einem Turbineneinlass und -auslass in einem isländischen Geothermiekraftwerk.



PROBLEMATIK DES KUNDEN
Für ein Geothermie-Kraftwerkprojekt benötigte der Kunde einen Hersteller, der die Eckentlasteten Kompensatoren und die kastenförmigen Kompensatoren (Rechteckige Kompensatoren) auslegen und herstellen konnte und wandte sich daher mit seiner Anfrage an Belman. Der Kunde gab Belman sehr klare Vorgaben. Mehrere Online-Gespräche und angepasste technische Anforderungen führten zu Lösungen im Rahmen des verfügbaren Platzes und der zulässigen Kräfte an der Turbineneinlass- und Auslassseite.



DIE LÖSUNG VON BELMAN – Eckentlastete Kompensatoren und ein kastenförmiger Kompensator
Nach Übermittlung der Vorgaben baten der Kunde und dessen Endkunde um ein Online-Gespräch mit den Kompensator-Experten von Belman zur Besprechung der Auslegungen. Anhand der Besprechung und der Vorgaben entwickelte Belman zwei verschiedene Kompensatorlösungen gemäß den Kundenanforderungen:

Eckentlastete Kompensatoren
Für den Turbineneinlass benötigte der Kunde zwei Eckentlastete Kompensatoren, die eine Verbindung aus axialen und lateralen Bewegungen aufnehmen konnten. Die Eckentlasteten Kompensatoren verfügen daher über zwei Bälge im Einlass, sodass sie auch laterale Bewegungen aufnehmen können. Eckentlastete Kompensatoren können entweder für die alleinige Aufnahme axialer oder lateraler Bewegungen oder, wie in diesem Fall, für die kombinierte Aufnahme ausgelegt werden. Die Vorteile der Eckentlasteten Kompensatoren bestehen darin, dass die Druckreaktionskraft vom Kompensator ausgeglichen und nicht auf das Rohrleitungssystem und die Dampfturbine übertragen wird. Lediglich die zum Bewegen des Kompensators erforderliche Federrate wird auf das Rohrleitungssystem übertragen. Ein weiterer Vorteil ist der geringere Bedarf an verstärkten Festpunkten und Loslagern, die aufgrund der geringeren Belastung nicht so komplex sein müssen. Die Lösung ist sowohl für den Einsatz unter Druck als auch bei Vollvakuum ausgelegt. Wegen der Platzierung der Eckentlasteten Kompensatoren wurden Abflüsse installiert, die das in der Ausgleichskammer gesammelte Kondensat sicher ableiten.

Rechteckige Kompensatoren (kastenförmige Kompensatoren)
Für den Turbinenauslass, eine nicht unter Druck stehende Dampfauslassleitung, benötigte der Kunde einen kastenförmigen Kompensator zur Aufnahme einer Verbindung aus axialen und lateralen Bewegungen. Deshalb erhielt der Rechteckige Kompensator zwei Bälge. Er wurde gemäß Kundenwunsch mit einzelnen Gehrungsecken ausgestattet. Die Flansche mussten maßgefertigt werden, sodass das Lochmuster speziell auf die Löcher an den gegenüberliegenden Flanschen der Turbine und im Kanal des Geothermiekraftwerks abgestimmt ist. Rechteckige Kompensatoren haben die gleichen Funktionen wie runde Kompensatoren. Sie wurden nur deshalb gewählt, weil der Kompensator zur Bauweise des Kanals passen muss, die in diesem Fall rechteckig ist. Wegen der hohen Strömungsgeschwindigkeit wurden Innenleitrohre eingesetzt, welche die Bälge schützen und die Kanalinnenflächen glätten.



Mitglied der EJMA
Belman hat diese Kompensatoren nicht nur gemäß EJMA (Expansion Joint Manufacturers Association) entwickelt, sondern ist auch deren aktives Mitglied. Die EJMA ist als weltweit führende Autorität für die richtige Auswahl und Verwendung von Metallkompensatoren anerkannt. Als engagiertes Mitglied plant und fertigt Belman nicht nur unsere Kompensatoren gemäß den Richtlinien und Praktiken dieses Verbandes, sondern ist auch Teil des technischen Ausschusses, der die EJMA-Normen vorbereitet.
NÄHERES ZUR EJMA FINDEN SIE HIER: EJMA



Belman – Umfangreiche Erfahrung mit maßgefertigten Kompensatoren
Belman bringt, konstruktions- und typunabhängig, sonst beispielloses Fachwissen auf dem Gebiet der Auslegung und der Fertigung kundenspezifischer Kompensatoren ein. Belman hat über 900.000 Kompensatoren für unterschiedlichste Branchen in aller Welt ausgelegt und hergestellt und ist die erste Wahl für maßgefertigte Kompensatoren. Zur soliden Belman-Erfolgsbilanz gehören unter anderem Projekte mit Eckentlastete Kompensatoren und Rechteckigen Kompensatoren. Ebenso verfügt Belman über umfassende Erfahrung mit Kompensatoren für Geothermiekraftwerke und Anwendungen mit Dampfturbinen.
