KOMPENSATOREN FÜR KANALISATION

Kanalisation

Großbritannien

–

Sie haben es vielleicht in den Nachrichten auf BBC gesehen…
2015 hat die BBC einen kurzen Dokumentarfilm über den Lee-Tunnel gesendet, der Teil des Themse-Wasserprojekts in London ist. Ziel des Projekts ist die Verbesserung der Londoner Kanalisation. Seine Königliche Hoheit der Prinz von Wales hat den Tunnel für die offizielle Eröffnungszeremonie zum 150-jährigen Jubiläum der Londoner Kanalisation besucht. Aber wussten Sie auch, dass einige der im Tunnel installierten Kompensatoren von Belman produziert wurden?

Die Kompensatoren

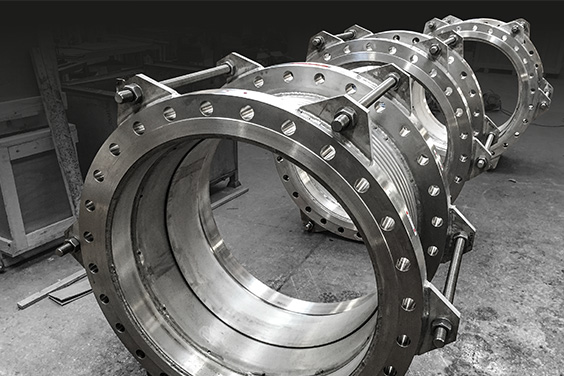

Belman designed and manufactured 12 Universal Expansion Joints for this project, these were installed in the pipes carrying sewage from the underground tunnel to the above ground treatment plant. Die Kompensatoren sind aus Inconel 625 gefertigt, während die Leitbleche und Flansche aus 1.4404 Edelstahl gefertigt sind. Die Leitbleche wurden mit zusätzlicher Dicke ausgelegt, da die Londoner Kanalisation an einigen Stellen noch mit viktorianischem Backstein ausgekleidete Tunnel nutzt. Es gab Bedenken, dass die Auskleidung dieser Tunnel im Lauf der Zeit abbrechen und es zu einem Ansaugen der Ziegel in die Rohre kommen könnte. Die Leitbleche wurden entwickelt, um dem direkten Aufprall dieser Fremdkörper zu widerstehen. Die Zugstangen stützen den Kompensator während der Installation, da sie bereits im Voraus in großen vorgefertigten Rohrabschnitten installiert und dann in den Schacht abgesenkt wurden.

Die Erfahrung von Belman zählt

Belman hat +25 Jahre Erfahrung in der Entwicklung und Herstellung von Kompensatoren. Das Unternehmen verfügt über umfassende technische Grundlagen mit umfangreichen Referenzen aus einer Vielzahl interessanter und bekannter Projekte wie dem im Lee-Tunnel.

Link zur BBC-Dokumentation

Die Dokumentation über den Lee-Tunnel ist nach wie vor verfügbar: Klicken Sie hier

AUSLEGUNGSPARAMETER

Die Kompensatoren für den Lee-Tunnel haben die folgenden Auslegungsparameter:
Nennweiten: DN 100 – DN 1000 • Einbaulänge: 390 – 750 mm • Medium: Sewage • Auslegungstemperatur: -7/+24°C • Auslegungsdruck: up to 25 barG • AX: +/-22 mm • LA: +/-1 mm • Balg: Inconel 625 • Innenleitrohr: 1.4404 • Flanschen: 1.4404

KUNDENNUTZEN

Geeignete Lösung für die jeweilige Anwendung
Die Installation erfolgte anhand vorgefertigter Rohrabschnitte, die anschließend in den Schacht abgesenkt wurden. Während dieses Vorgangs wurde der Kompensator mit Zugankern gestützt.
Leitrohre, die dem direkten Aufprall von Fremdmaterialien standhalten, die bei dieser Anwendung ein Risiko darstellen
Kontrollierte Aufnahme von Bewegungen im Rohrleitungssystem
Nutzen Sie das umfangreiche Fachwissen eines erfahrenen Herstellers.

Universal Expansion bellows for London’s Thames water project

Expansion-joints-for-sewerage-system_Lee Tunnel_4

Tied bellows for sewerage system in London

Expansion-joints-for-sewerage-system_Lee Tunnel_2

WEITERFÜHRENDE INFORMATIONEN

TECHNISCHE INFORMATIONEN

Technische Informationen über Universalkompensatoren finden Sie im Kompensator-Katalog auf
Seite 33.
Technische Informationen über Innenleitrohre finden Sie im Kompensator-Katalog auf den
Seiten 410-411.
