1.4828 (AISI 309), UTILIZADO EN CAMISAS INTERIORES
DEBIDO A LAS ALTAS TEMPERATURAS

Para un alto horno en Alemania, Belman ha diseñado y fabricado juntas de expansión de sustitución, idénticas a la solución anterior. Esto proporcionó al cliente una solución probada y fiable, evitando al mismo tiempo la necesidad de pruebas adicionales y homologaciones de terceros.

PROBLEMA DEL CLIENTE

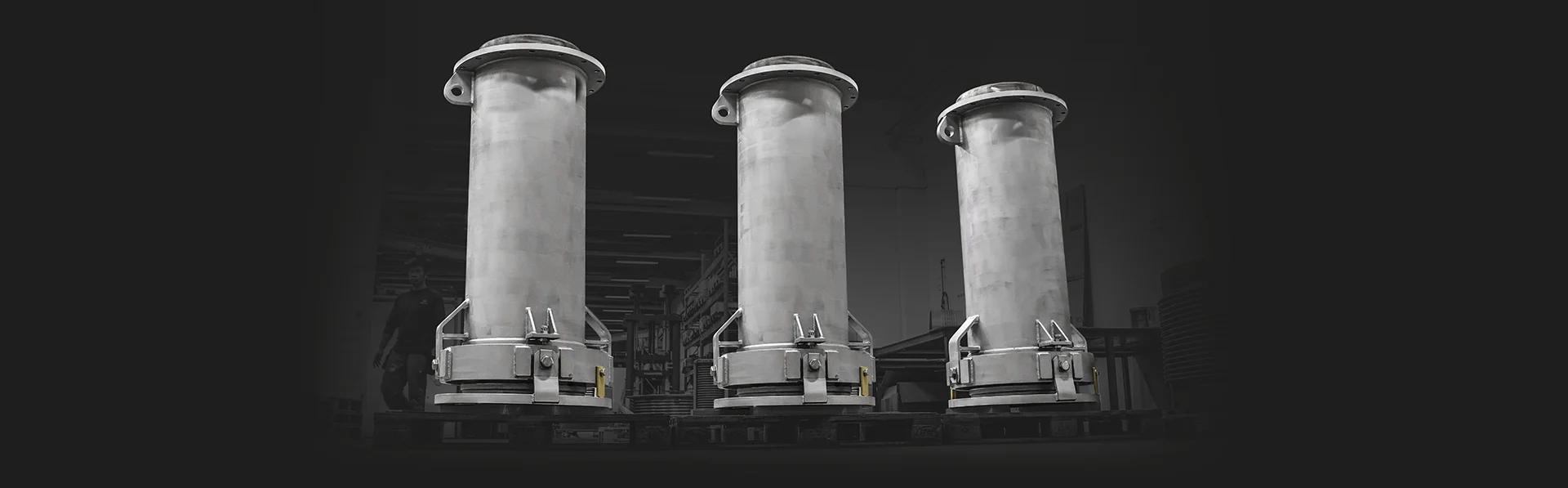

En la tubería de aire caliente de su alto horno, el cliente buscaba sustituir cuatro juntas de expansión que habían llegado al final de su larga vida útil. El diseño original había funcionado muy bien, por lo que el cliente quería un fabricante capaz de diseñar y fabricar cuatro juntas de expansión nuevas con exactamente el mismo diseño, lo que representaba una sustitución exacta.

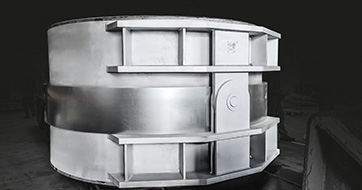

LA SOLUCIÓN BELMAN: idéntico diseño de juntas de expansión

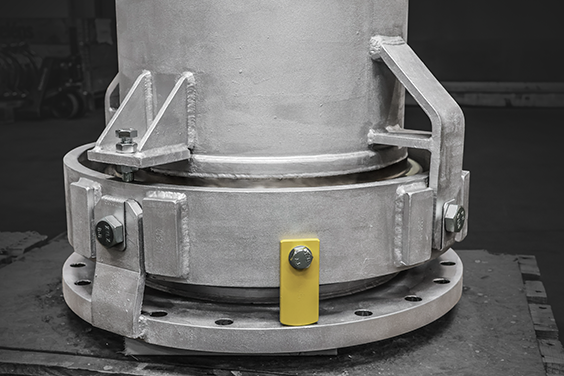

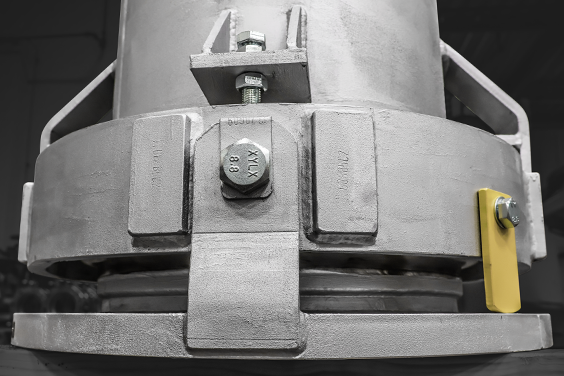

Para cumplir con los requisitos del cliente, Belman diseñó una solución idéntica de juntas de expansión a la solución existente. Solamente se realizaron algunas modificaciones en la parte flexible; sin embargo, estas no tuvieron ningún impacto en la longitud ni en ninguna de las otras características de las juntas de expansión. El diseño original incluía un cardán redondo, que permite ahorrar más espacio en comparación con los cardanes cuadrados. Las barras de transporte amarillas se fijaron para bloquear el cardán en su lugar durante el transporte y la manipulación. El recubrimiento y los materiales de los compensadores fueron ajustados según los requisitos del cliente.

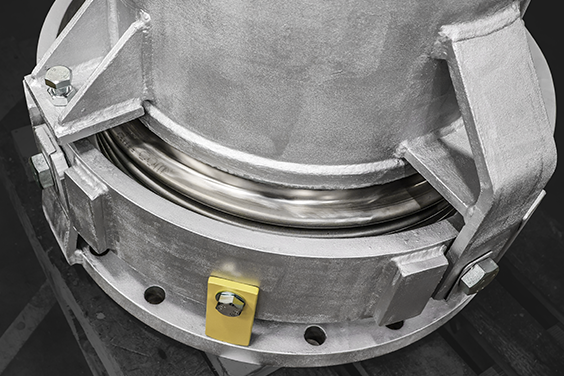

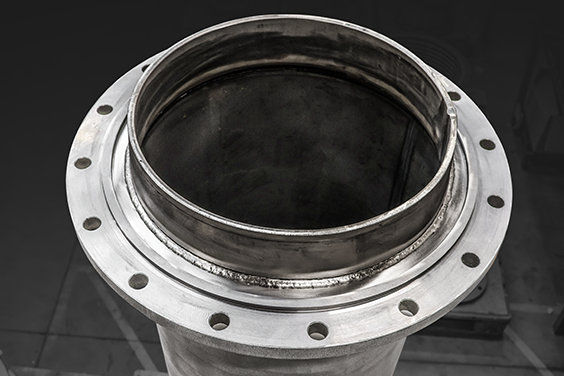

Camisas interiores fabricadas con material 1.4828 (AISI 309)
El fluido en la tubería de la instalación opera a una temperatura de aproximadamente 900°C lo que requiere que tanto la tubería como las juntas de expansión estén revestidas de material refractario para asegurar una temperatura superficial mucho más baja. Esto permite diseñar las juntas de expansión para una temperatura de solo 120°C, utilizando materiales como 1.4571 y 1.0425 respectivamente. Dado que el hormigón no es flexible, hay aberturas en el revestimiento refractario en la parte flexible de la junta de expansión. En esta abertura, el acero expuesto debe ser resistente a la alta temperatura del medio interno. Por esta razón, las camisas interiores de las juntas de expansión están hechas de 1.4828 (AISI 309), un acero inoxidable al cromo-níquel austenítico resistente al calor y a la corrosión hasta 1000°C.

Se evitan las pruebas y las homologaciones de terceros gracias a la sustitución exacta
Cuando se instalan componentes nuevos o rediseñados en una planta, incluidas las juntas de expansión, en la mayoría de los casos es necesario realizar pruebas y obtener la homologación de terceros. En este caso, al realizar una sustitución exacta con solo ligeras modificaciones en las partes flexibles, no se necesitaron más pruebas ni homologaciones de terceros. Sin embargo, Belman realizó una prueba de presión y una prueba visual según lo acordado con el cliente.

Belman – amplia trayectoria en juntas de expansión para plantas siderúrgicas
Desde 1994, Belman ha diseñado soluciones de juntas de expansión personalizadas para clientes de muchas industrias en todo el mundo y ha acumulado una amplia experiencia en el diseño y la fabricación de juntas de expansión para plantas siderúrgicas. Con el paso de los años, hemos suministrado regularmente todo tipo de juntas de expansión personalizadas para plantas siderúrgicas de todo el mundo. Este sólido historial de referencias para plantas siderúrgicas y otros clientes incluye la junta de expansión más pesada jamás fabricada por Belman, con un peso de 40 toneladas. Belman conoce a la perfección los códigos de diseño de preferencia para las juntas de expansión para plantas siderúrgicas y también posee una dilatada experiencia en el manejo de los materiales de acero inoxidable que a menudo se requieren para estas aplicaciones. Estos materiales incluyen, entre otros, Hardox 400, P355NH e Inconel 625.
