COMPENSADOR DE DILATACIÓN PRESURIZADO DURANTE EL ALMACENAMIENTO

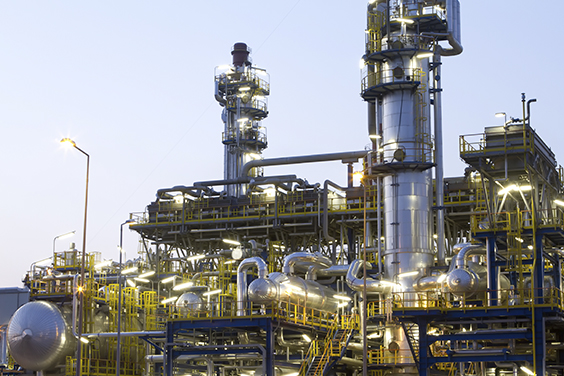

Belman diseñó y fabricó un compensador de dilatación autocompensado especial para su instalación en las líneas de compresores de una planta química en Europa.

 

EL PROBLEMA DEL CLIENTE
El cliente se puso en contacto con Belman por primera vez en 2021 porque tenía un compensador de dilatación autocompensado roto en su sistema de tuberías. Belman no solo suministró una nueva solución de compensador de dilatación autocompensado, sino que también estudió las fotos y las especificaciones y recomendó algunas mejoras de diseño para evitar que el problema volviera a surgir. Esta vez, el cliente se puso de nuevo en contacto con Belman porque buscaba una junta de expansión de repuesto para tenerla en stock. Esto eliminará la necesidad de esperar a que llegue una unidad nueva una vez que la junta de expansión existente llegue al final de su vida útil.

 

LA SOLUCIÓN DE BELMAN:

Compensadores de dilatación autocompensados con diseño especial

Como la junta de expansión debía absorber los movimientos axiales y también los laterales, Belman diseñó los compensadores de dilatación autocompensados en línea con dos fuelles de flujo en un extremo. Este diseño especial permite que el primer fuelle de flujo y el fuelle de compensación (el fuelle más grande) absorban el movimiento axial junto con el fuelle de flujo del otro lado del fuelle de compensación. El fuelle de flujo central absorbe así tanto el movimiento axial como el lateral. Para la absorción del movimiento lateral, funciona junto con el segundo fuelle de trabajo instalado al final de la Junta de expansión. Puede ver cómo funciona y su aspecto en detalle en este vídeo: Animación 

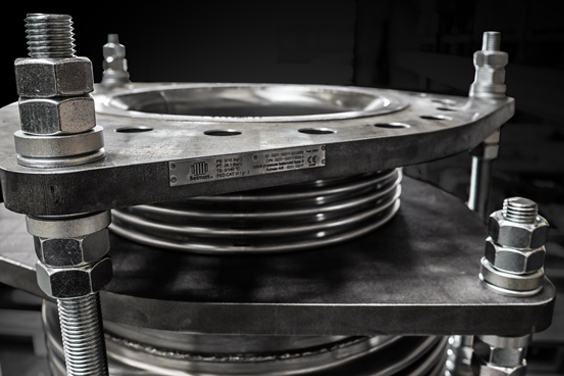

Los compensadores de dilatación autocompensados se diseñaron con limitadores externos para controlar los movimientos de la junta de expansión. Así, los tirantes son los encargados de transmitir los movimientos de los fuelles de flujo al fuelle de compensación y viceversa.

Debido a la alta velocidad de flujo, el fuelle de expansión de tubería con compensación de presión se diseñó con un manguito interno para proteger los fuelles. Una velocidad de flujo elevada puede provocar en el fuelle vibraciones inducidas por el flujo, lo que puede acortar considerablemente la vida útil de la Junta de expansión o, en el peor de los casos, provocar daños en la junta de expansión. Un manguito interior puede ayudar a solucionar este problema.



Junta de expansión mantenida bajo presión durante el almacenamiento

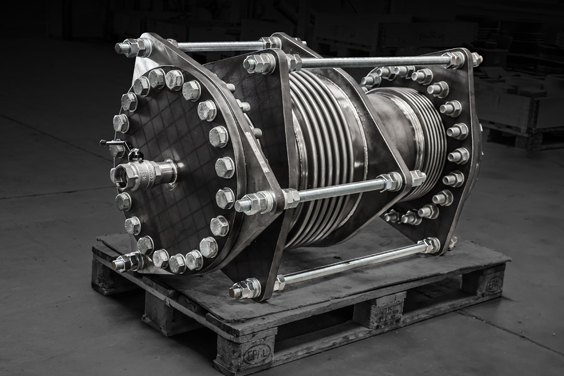

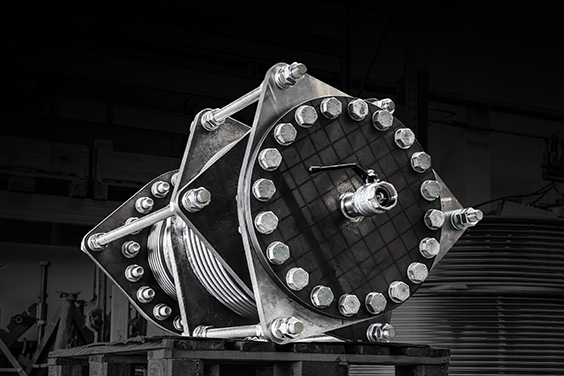

Según los requisitos del cliente, los compensadores de dilatación autocompensados se suministraron con bridas ciegas en cada extremo de la junta de expansión. Además, se suministró con juntas, pernos, un manómetro y una válvula de bola. Debido a la necesidad crítica del cliente de contar con esta unidad, querían asegurarse de que este compensador de repuesto pudiera usarse de inmediato cuando fuera necesario. Por eso, el cliente quería mantener la junta de expansión bajo presión durante el almacenamiento. El compensador se suministró con gas inerte a una presión de 0,5 barg. Al mantenerlo bajo presión, la intención era reducir el riesgo de corrosión en las bridas de carbono. Al crear una atmósfera controlada dentro de la unidad, el cliente también podría evitar la corrosión en el interior de las juntas de expansión. La válvula de bola se incluyó en el diseño para liberar la sobrepresión. Además, cuando el cliente esté listo para introducir y utilizar la junta de expansión de repuesto, podrá abrir la válvula de bola para liberar la presión de 0,5 barg. A continuación, tan solo tendrá que retirar las bridas ciegas y la junta de expansión estará lista para su instalación en el hueco de la tubería previsto para ella.

 

Belman: experiencia en compensadores altamente personalizadas</h2

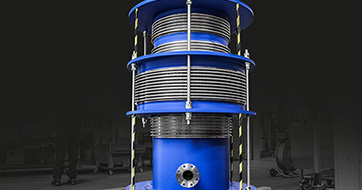

Belman lleva desde 1994 diseñando soluciones de compensadores de dilatación autocompensados especiales para clientes de diferentes industrias en todo el mundo. A lo largo de los años, Belman ha suministrado compensadores de dilatación autocompensados con cámaras equilibradoras ocultas diseñadas para adaptarse a espacios limitados en el sistema de tuberías, así como juntas de expansión autocompensadas formadas con amplios ángulos abiertos para evitar la acumulación de medios dentro de los fuelles. Belman también ha diseñado muchas juntas de expansión autocompensadas de gran diámetro, así como fuelles de expansión autocompensados con anillo de refuerzo. Las soluciones altamente personalizadas son el punto fuerte de Belman.
