Caso real

FUELLE PASAMUROS PARA VACÍO

Generador de partículas

España

EN 14917

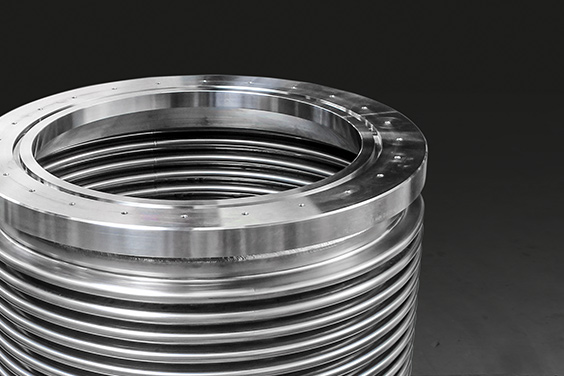

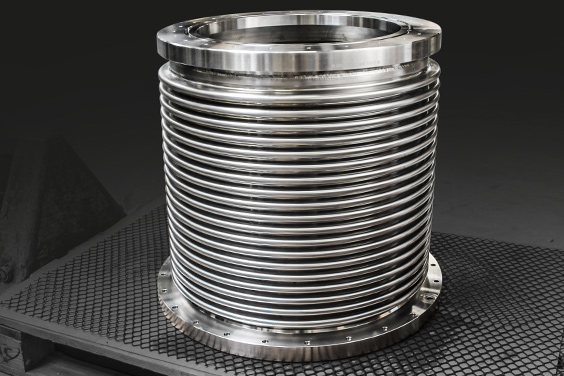

Esta junta de expansión de ingeniería, conocida como fuelle pasamuros para vacío, se diseñó, fabricó y probó para su instalación en un eje y un recipiente monolítico en un proyecto europeo de fuente de espalación en Lund, Suecia. En esta instalación se realizan pruebas e investigaciones científicas utilizando pulsos de neutrones. Estos programas científicos se especializan en el estudio de polímeros y materia condensada blanda. El sistema en el que se aloja el fuelle pasamuros para vacío se entregará a un fabricante español que destaca en tecnologías de dispersión de neutrones y aceleradores de partículas.



El desafío del cliente

Una combinación de parámetros críticos

La aplicación en sí es extremadamente crítica y requiere una junta de expansión diseñada y dimensionada con precisión (fuelle pasamuros para vacío) que pueda garantizar un funcionamiento fluido y seguro. Las averías y los fallos deben minimizarse, ya que el fuelle pasamuros para vacío forma parte de la barrera de seguridad que rodea el proceso y proporciona protección al personal y al medio ambiente. Además de cumplir con los parámetros clave, el diseño del fuelle pasamuros para vacío también debe limitar el índice de elasticidad tanto como sea posible, ya que el índice de elasticidad tendrá un impacto en los rodamientos de bolas adyacentes. Al mismo tiempo, el fuelle pasamuros para vacío también debe proporcionar suficiente rigidez torsional para garantizar el correcto funcionamiento de la junta rotativa adyacente. El cliente se benefició de la asistencia especializada brindada por Belman además de la estrecha colaboración y el interés mutuo en encontrar la mejor solución para permitir que ambas partes tuvieran éxito.



La solución de Belman

Garantizar un funcionamiento seguro y sin problemas

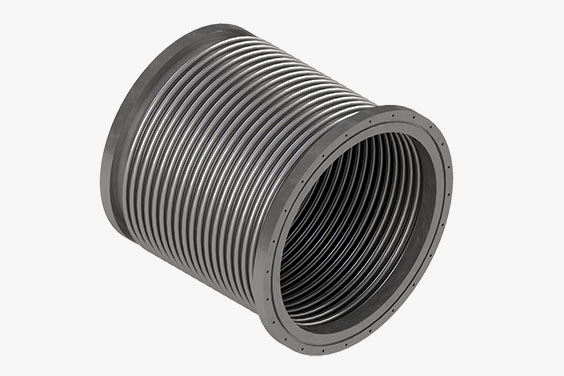

La aplicación en sí impone grandes exigencias a la solución de fuelle pasamuros para vacío y a la calidad de su producto. Sin embargo, aquí es donde sobresale Belman, fabricando juntas de expansión de alta calidad adaptadas a las necesidades exactas del cliente y la aplicación. En este caso, Belman diseñó una junta de expansión universal (fuelle pasamuros para vacío) para el cliente. Se seleccionó la junta de expansión universal (fuelle pasamuros para vacío) por su capacidad para amortiguar los movimientos axiales y también los laterales. Además, se incorporó al diseño el requisito de bridas especiales en cada extremo de conexión, con altas exigencias respecto a las superficies y soluciones de juntas. Además, el cliente tenía el requisito extraordinario de que los fuelles tuvieran una tolerancia de 3,8 kNm para el movimiento de torsión. La longitud máxima incorporada era de 566 mm. El diseño se realizó de acuerdo con la norma EN 14917 (norma armonizada) con aplicación de PED.
La trazabilidad completa, la documentación completa y NDT (incluidas la prueba de presión y la prueba de estanqueidad) se entregaron como parte del proyecto.



Profunda experiencia con aplicaciones críticas

Gracias a su considerable experiencia con juntas de expansión de alta ingeniería, incluidos los fuelles pasamuros para vacío, Belman es la empresa de referencia para juntas de expansión para instalaciones críticas centradas en la seguridad. Belman cuenta con una dilatada experiencia con juntas de expansión para aplicaciones críticas como GNL, craqueo catalítico en lecho fluido, juntas de expansión nucleares y para vacío. Puede consultar nuestras soluciones de juntas de expansión con fuelles pasamuros para vacío en nuestros proyectos recientes.
