JUNTAS DE EXPANSIÓN FRENTE A SOLUCIONES FLEXIBLES ALTERNATIVAS

Para la amortiguación de movimientos en sistemas de tuberías, el diseñador de tuberías puede escoger entre la instalación de juntas de expansión o de otras soluciones flexibles como puede ser una lira de tubos. Las liras de tubos también admiten movimientos en el sistema de tuberías, pero solo en la dirección axial del sistema de tuberías.



¿Qué son las liras de tubos?
Las liras de tubos requieren más material, como codos de tuberías, soportes de tuberías, aislamiento y NDT (ensayos no destructivos). Además, las liras de tubos ocupan mucho más espacio y pueden generar una mayor pérdida de presión. Por eso, la instalación de juntas de expansión se considera una alternativa fiable y rentable al uso de liras de tubos.



¿Por qué es mejor la instalación de juntas de expansión que la de liras de tubos?
El uso de juntas de expansión asegura un menor consumo de materiales, así como un mayor ahorro de espacio con la reducción del número y la complejidad de los puntos fijos y las guías. Además, exige menos mano de obra, por ejemplo, para soldadura y NDT. Además, seleccionar juntas de expansión elimina las tensiones de flexión en el sistema de tuberías, que podrían causar grietas por fatiga en el sistema de tuberías. Un tipo de juntas de expansión adecuado puede amortiguar el movimiento en varios planos y no requiere mantenimiento. Además, la sustitución de una unidad desgastada es más fácil y eficiente, en términos de tiempo de inactividad y costes, que la sustitución de un circuito de tuberías completo.

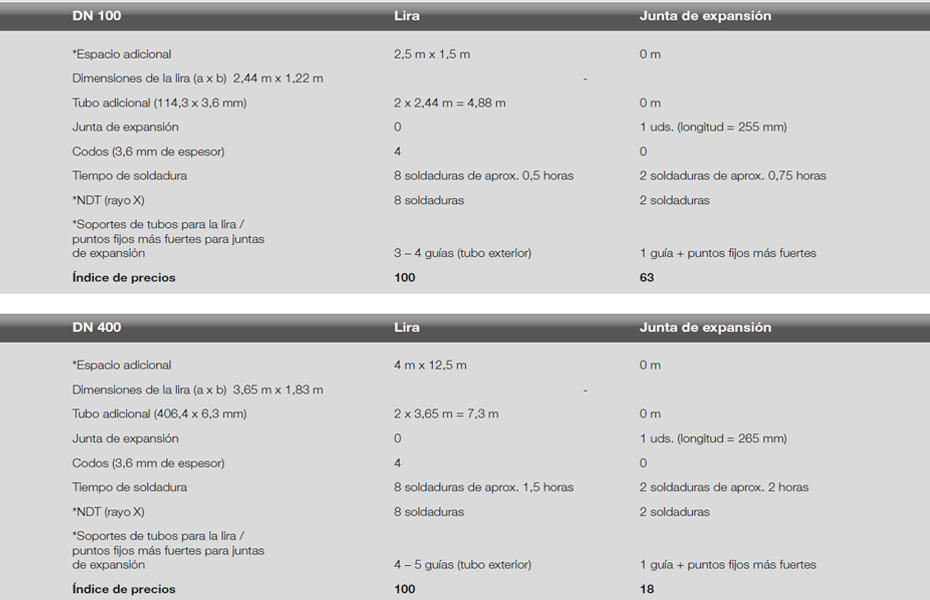

Los bucles de tubos inversos requieren puntos fijos fuertes, que pueden obtener la fuerza de empuje de presión completa. La ventaja de las juntas de expansión frente a las liras de tubos aumenta cuanto mayores son las dimensiones de las tuberías (DN) y mayores los espesores, lo que se explica con más detalle en la siguiente tabla. En esta tabla se compara una junta de expansión con una lira de tubos.



Instalación de juntas de expansión frente a lira de tubos
La tabla muestra que una junta de expansión DN 100 es en general aproximadamente un 37 % más barata que una lira de tubos del mismo tamaño. Si el tamaño del tubo es DN 400, una solución con junta de expansión es aproximadamente un 82 % más barata que la lira de tubos. Los datos están calculados basándose en estas condiciones: extremos para soldar PN 10, EN 1.0038/ St. 37-2, expansión térmica de -0/+ 50 mm.
