Caso real

PRESIÓN EQUILIBRADA PARA LA PRODUCCIÓN DE CELDAS DE BATERÍAS DE COCHE

Fabricación de celdas de batería para vehículos

Alemania

EN 13445

Belman ha diseñado y fabricado un total de 22 juntas de expansión autocompensadas en línea para la mayor planta de fabricación de celdas de batería para vehículos de Europa que abastece a la industria de vehículos eléctricos europea. Las juntas de expansión se instalarán en la tubería de suministro de agua fría de la planta.



EL PROBLEMA DEL CLIENTE
El cliente necesitaba juntas de expansión diseñados para absorber movimientos axiales y laterales en las tuberías de agua fría que abastecen a seis líneas de producción de su planta. El cliente solicitó juntas de expansión autocompensadas en línea para absorber dichos movimientos y necesitaba que las juntas de expansión se diseñaran en diferentes tamaños y longitudes de instalación a fin de ajustarse a las diferentes ubicaciones en las tuberías. También debían ser capaces de absorber diferentes volúmenes de movimiento.



LA SOLUCIÓN DE BELMAN

juntas de expansión autocompensadas en línea diseñadas para las necesidades del cliente

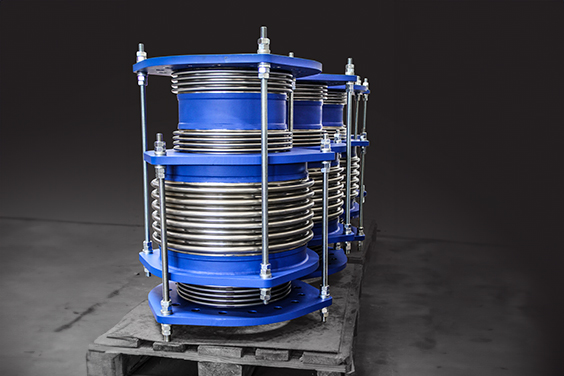

Belman diseñó las juntas de expansión autocompensadas en línea conforme a las especificaciones facilitadas por el cliente y aseguró que pudieran absorber los movimientos axiales y laterales conjuntamente. El principio de la junta de expansión autocompensada en línea diseñada especialmente para este propósito consiste en que los dos fuelles situados en la parte superior de la junta de expansión absorben el movimiento lateral, mientras que los fuelles de compensación (el fuelle grande en el centro de la junta de expansión) y el fuelle en la parte inferior de la junta de expansión absorben el movimiento axial. Este diseño personalizado permite a la junta de expansión absorber los movimientos en la tubería. El diseño con autocompensación en línea también elimina las fuerzas relacionadas con la presión ejercidas en las tuberías de conexión. Los tirantes montados actúan a modo de limitadores externos y ayudan a controlar la absorción de los movimientos.

Las juntas de expansión se suministraron con la documentación completa (MDB), una trazabilidad absoluta incluidos los procedimientos de ensayo extensos, por ejemplo, ensayo de presión, ensayo de fugas, ensayo magnético (MT) y ensayo visual, y la identificación positiva del material (PMI).



Ventajas de las juntas de expansión autocompensadas en línea

A menudo es preferible utilizar juntas de expansión autocompensadas en línea ya que ayudan a reducir la complejidad y las dimensiones de los puntos de fijación al eliminar el empuje de presión, lo que proporciona estabilidad al sistema de tuberías. También reducen el espacio necesario para las estructuras que portan puntos de fijación y guías. Las juntas de expansión autocompensadas son la solución óptima para la instalación de secciones de tuberías conectas a equipos que no pueden soportar cargas de empuje de presión o ubicadas a una altura donde las estructuras adicionales incrementarían notablemente los costes.



Belman: experiencia en el diseño de soluciones de juntas de expansión

Desde 1994, Belman diseña y personaliza soluciones de juntas autocompensadas en línea para clientes de diferentes industrias en todo el mundo. A lo largo de los años, Belman ha suministrado fuelles de expansión autocompensados en numerosos tamaños y diseños diferentes, incluidos fuelles con cámaras equilibradoras ocultas diseñadas para adaptarse a espacios limitados en el sistema de tuberías, así como juntas de expansión autocompensadas formadas con amplios ángulos abiertos para evitar la acumulación de medios dentro de los fuelles. Por ello, Belman la empresa de referencia para el diseño de juntas de expansión autocompensadas en línea.

CARACTERÍSTICAS DE DISEÑO

Parámetros de diseño de las juntas de expansión autocompensadas en línea para el fabricante de celdas de batería para vehículos:

Tipo: Juntas de expansión autocompensadas en línea • Cantidad: 4 uds. • Dimensiones: DN 250 • Longitud de instalación: 750 mm • Medio: • Presión de diseño: 14 barg • Temperatura de diseño: 50 °C • AX: +0/-29,5 mm • LA: +4,5/-0 mm • Fuelles: 1.4541 (AISI 321) • Extremo de la tubería, bridas, tubo intermedio: 1.0425 • Código de diseño: EN 13445

Tipo: Juntas de expansión autocompensadas en línea • Cantidad: 10 uds. • Dimensiones: DN 350 • Longitud de instalación: 797 mm • Medio: • Presión de diseño: 14 barg • Temperatura de diseño: 50°C • AX: +0/-30 mm • LA: +3,5/-0 mm • Fuelles: 1.4541 (AISI 321) • Extremo de la tubería, bridas, tubo intermedio: 1.0425 • Código de diseño: EN 13445

Tipo: Juntas de expansión autocompensadas en línea • Cantidad: 2 uds. • Dimensiones: DN 200 • Longitud de instalación: 655 mm • Medio: • Presión de diseño: 14 barg • Temperatura de diseño: 50°C • AX: +0/-30 mm • LA: +6/-0 mm • Fuelles: 1.4541 (AISI 321) • Extremo de la tubería, bridas, tubo intermedio: 1.0425 • Código de diseño: EN 13445

Tipo: Juntas de expansión autocompensadas en línea • Cantidad: 4 uds. • Dimensiones: DN 300 • Longitud de instalación: 750 mm • Medio: • Presión de diseño:  14 barg • Temperatura de diseño: 50°C • AX: +0/-31,5 mm • LA: +4/-0 mm • Fuelles: 1.4541 (AISI 321) • Extremo de la tubería, bridas, tubo intermedio: 1.0425 • Código de diseño: EN 13445

Tipo: Juntas de expansión autocompensadas en línea • Cantidad: 2 uds. • Dimensiones: DN 400 • Longitud de instalación: 750 mm • Medio: • Presión de diseño:  14 barg • Temperatura de diseño: 50°C • AX: +0/-22,5 mm • LA: +2/-0 mm • Fuelles: 1.4541 (AISI 321) • Extremo de la tubería, bridas, tubo intermedio: 1.0425 • Código de diseño: EN 13445

BENEFICIOS PARA EL CLIENTE

  • Reduce las cargas sobre los equipos conectados
  • Aprovechamiento del considerable conocimiento de un fabricante con experiencia
  • Reduce la complejidad y el tamaño de los puntos de fijación
  • Asistencia experta de un fabricante con los conocimientos técnicos para diseñar y fabricar soluciones de fuelles de expansión adaptadas a los requisitos de diseño específicos del trazado de tuberías para una óptima absorción de los movimientos térmicos generados por el funcionamiento
  • Asistencia de un proveedor capaz de comprender y satisfacer todos los requisitos del cliente

INFORMACIÓN RELACIONADA

INFORMACIÓN TÉCNICA

  • Información técnica sobre las juntas de expansión autocompensadas en línea en el catálogo de juntas de expansión en la
    página 359
  • Información técnica sobre los ensayos efectuados en las juntas de expansión en el catálogo de juntas de expansión en las
    páginas 42-43
